型號：AL-2543DN50/50

組成：立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥

適用介質：LNG 、液氮

管道材質：304不銹鋼

液/氣相口徑：DN50/DN50

工作溫度：-196～75℃

工作壓力：-0.08～6.0MPa

LNG鶴管（低溫鶴管）性能：

LNG鶴管、低溫裝車臂(低溫鶴管)應能適用低溫操作條件、使用壽命長、安全可靠等特點。
LNG鶴管、低溫裝車臂(低溫鶴管)應能保證實現裝車平臺與槽車之間的連接，滿足流體流通的要求。在總體設計或零部件選型設計時應考慮更換旋轉接頭密封圈的方便。同時為了作業的安全，必須防止靜電、摩擦或碰撞產生火花。
LNG鶴管（低溫鶴管）結構：

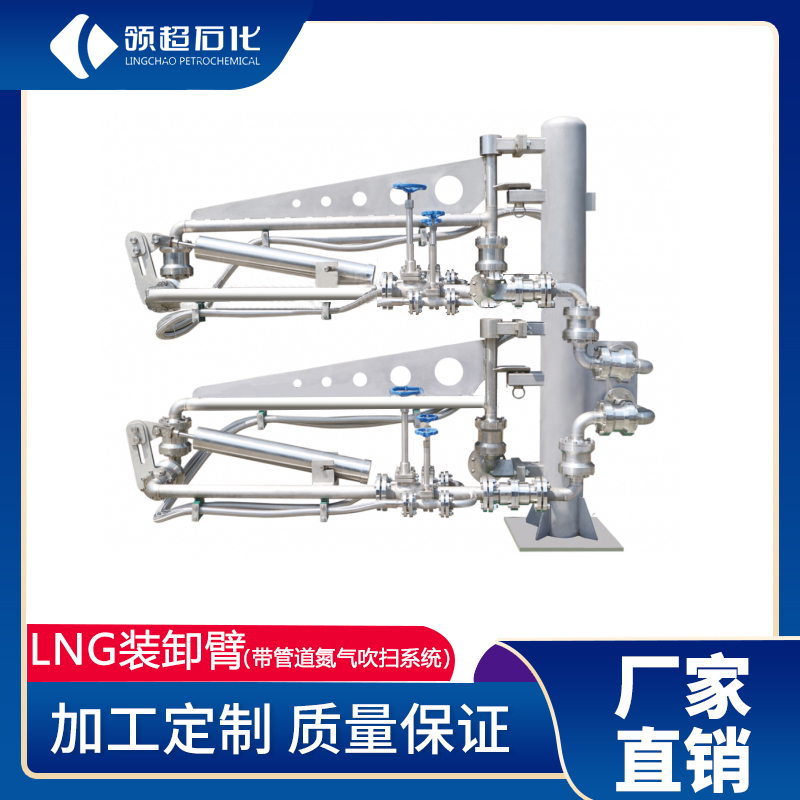

LNG鶴管、低溫裝車臂由立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥等機構組成。
LNG鶴管、立柱下端配置有連接底板，采用4根螺栓固定于裝車平臺上。
LNG鶴管、旋轉接頭要求密封可靠、轉動靈活并具有較高的強度，使用壽命長。密封圈的更換方法簡單方便。制造低溫裝車臂的原材料必須有質量合格證明書。
LNG鶴管（低溫鶴管）工藝方法：
1.內外圈復式滾道由精密數控車床一次加工完成，保證尺寸精度
2.內圈不銹鋼密封面經鏡面拋光
3.外圈均經過T235調質處理
4.密封面（金屬密封面及密封圈密封面）均采用鏡面拋光
5.各工序有嚴格的檢查
6.LNG鶴管（低溫鶴管）管線焊接所有工藝管線均采用TIG鎢極氬弧焊， 焊縫經探傷檢查，達到Ⅱ級以上要求。

江蘇領超石化設備制造有限公司提供生產的（LNG鶴管）流體裝卸設備，產品規格品種齊全、使用安全可靠、操作輕便靈活、安裝維修方便、密封性能優越，本公司設計制造的低溫鶴管能為LNG的儲運提供良好的安全保障。
